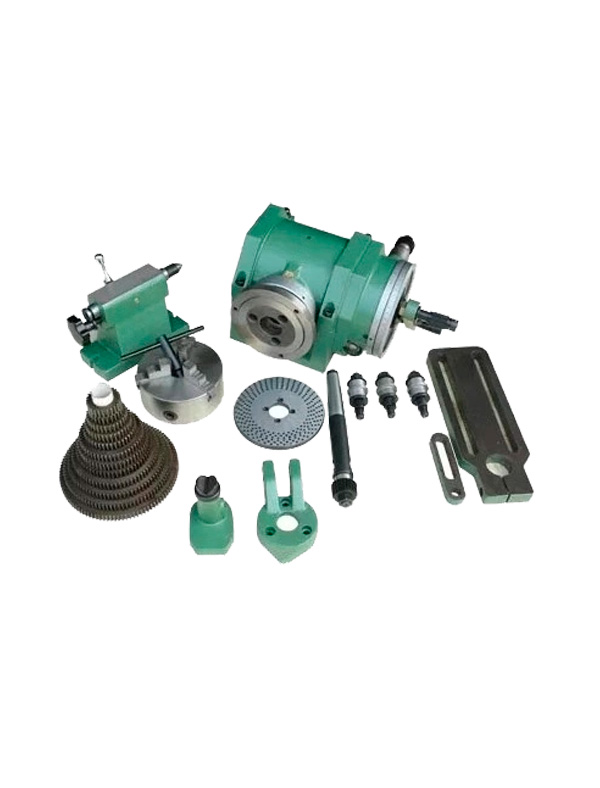

CABEZAL DIVISOR UNIVERSAL F11-125

EL CABEZAL DIVISOR 125 [mm] UNIVERSAL F11-125 ES UN ACCESORIO DE PRECISIÓN FUNDAMENTAL PARA EL MECANIZADO DE PIEZAS COMPLEJAS EN TALLERES METALMECÁNICOS E INDUSTRIAS DE FABRICACIÓN. PERMITE REALIZAR DIVISIONES EXACTAS Y CORTES ANGULARES PRECISOS, ESENCIALES PARA OPERACIONES DE FRESADO, PERFORADO, TALLADO DE ENGRANAJES Y MECANIZADO DE COMPONENTES CIRCULARES.

CON UNA ALTURA DE BASE AL CENTRO DE 125 [mm] Y UN ÁNGULO GIRATORIO DEL HUSILLO DE 95° EN POSICIÓN HORIZONTAL ASCENDENTE (5° DESCENDENTE), EL F11125 OFRECE GRAN VERSATILIDAD PARA DISTINTOS TRABAJOS. SU PLATO UNIVERSAL DE 6” CON 3 GARRAS Y EL HUSILLO DE 54 [mm] PERMITEN FIJAR PIEZAS Y MONTAR FLANGES DE MANERA SEGURA. ADEMÁS, LA MÁQUINA CUENTA CON RESOLUCIÓN DE TAMBOR GRADUADA DE 10”, ENGRANAJE HELICOIDAL 1:40 Y RECORRIDO DE CONTRAPUNTA DE 25 [mm], ASEGURANDO PRECISIÓN EN CADA OPERACIÓN.

LOS DISCOS DE DIVISIÓN OFRECEN MÚLTIPLES AGUJEROS Y MÓDULOS DE 1,5 [mm], CON UN RANGO DE DIENTES DE 25 A 100, ADAPTÁNDOSE A TRABAJOS DE ENGRANAJES Y PIEZAS CIRCULARES. EN STOCK Y ENTREGA INMEDIATA, IDEAL PARA PRECISIÓN INDUSTRIAL.

CARACTERÍSTICAS TÉCNICAS :

• ALTURA DE LA BASE AL CENTRO : 125 [mm]
• ÁNGULO GIRATORIO HUSILLO : 95° POSICIÓN HORIZONTAL (ASCENDENTE)
• POSICIÓN HORIZONTAL : 5° (DESCENDIENTE)
• ÁNGULO DE ROTACIÓN HUSILLO : 9° (VUELTA COMPLETA CABEZAL DIVISOR)
• RESOLUCIÓN DEL TAMBOR : 10″ (GRADUADO)
• RELACIÓN ENGRANAGE HELICOIDAL : 1:40
• CONO HUSILLO : CM4
• DIÁMETRO DEL HUSILLO : 54 [mm] (PARA MONTAR FLANGES)
• RECORRIDO CONTRAPUNTA : 25 [mm]
• PLATO UNIVERSAL : 6″ (DE 3 GARRAS INCLUÍDO)

AGUJEROS DIVISIÓN DE LOS PLATOS/DISCOS

• 1° PLATO/DISCO: 24,25,28,30,34,37,38,39,41,42 y 43.
• 2° PLATO/DISCO: 46,47,49,51,53,54,57,58,59,62 y 66.
• MODULO: 1,5 [mm]
• N° DIENTES : 25,30,35,40,50,55,60,70,80,90 y 100.
